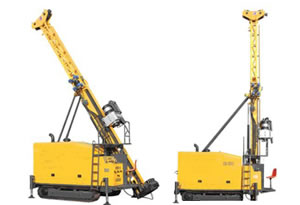

PortuguêsForeuse YDX-6
Description de la foreuse YDX-6 :
Cet outil de forage se distingue par son design raisonnable, ses facultés supérieures, son utilisation simple et de son entretien commode.
Caractéristiques de la foreuse YDX-6 :
Cette foreuse est dotée d'un système de propulsion hydraulique. Elle peut réaliser un changement de l'allure de travail sur deux vitesses. Sa tige de forage varie de 0° à 90° pour assurer un angle propre de forage. Le centre de gravité en bas rend le fonctionnement stable.
Cette foreuse est caractérisée par son apparence distinguée, sa structure compacte, sa fonction fiable, son système flexible d'opération.
1. Fiable
Les pièces principales et les équipements auxiliaires, y compris le moteur, le moteur diesel, la pompe hydraulique, le décélérateur à engrenage, quelques valves importantes et les accessoires hydrauliques sont tous de marques connues.
2. Haute efficience
Grand couple, forte puissance de propulsion, design pratique et raisonnable, technologies avancées pour le contrôle, la tige de forage de 6m assure une haute efficience de forage.
3. Ecologique
Le moteur diesel est de design professionnel pour diminuer le bruit et les autres pollutions (le bruit est inférieur à 72db). Cela rend cette foreuse adaptée aux forages en régions urbaines.
4. Econome en énergie
Les technologies avancées de contrôle par le capteur de charge baissent la consommation de la force de propulsion et les pertes de chaleur au minium.
Application de la foreuse YDX-6 :
Cet outil de forage convient au forage oblique et vertical. Dotée de diamants ou fabriquée en carbure, cette foreuse peut être utilisée dans les domaines géologique, métallurgique, minier et nucléaire, ainsi que pour la mesure hydrologique.
Fiche technique de la foreuse YDX-6 :
| Profondeur de forage (m) | ||
| Capacité de forage | HWT/PQ :1000 m HRQHP/HQ :1300 m NRQHP/NQ :1600 m BRQHP/BQ : 2000 m | |
| Moteur | ||
| Unité standard | Cummins 6CTA (suralimentation par turbine et refroidissement par eau froide ) | |
| Déplacement | 8.3L | |
| Puissance (max.) | 178kW(240hp) | |
| Régime nominal (réglage d'usine) | 1,900 | |
| Couple et régime | ||
| (Moteur hydraulique à déplacement max. / min., 2,200 rpm) | ||
| Rpm | Nm | |
| Pignon de première | 144-420 | 6400-1670 |
| Pignon de seconde | 520-1100 | 1380-600 |
| Système hydraulique | ||
| Pompe principale | Pompe hydraulique : piston axial à déplacement variable, pompe triplex pour la propulsion du rotor, pompe de boue pour le treuil et vérin horizontal, système sensible à la charge Fabricant : DANFOSS Pompe à engrenage 40 LPM à 300 Bar. | |
| Pompe secondaire | Pompe duplex à piston axial à déplacement variable pour l'alimentation d'huile du cylindre hydraulique et du système de contrôle. Avec un système sensible à la charge. Fabricant : Changyuan Hydraulic Pompe à engrenage 30 LPM à 300 Bar. | |
| Réservoir hydraulique | ||
| Capacité | 420 L | |
| Trépan | ||
| Moteur de rotation | Double moteur hydraulique – variable / réversible Fabricant : SAUER-DANFOSS | |
| Transmission mécanique | Funk, 2 vitesses | |
| Ratios | Première : 8.776:1 Seconde : 2.716:1 | |
| Pince hydraulique (PQ) | Ouverture hydraulique, serrage par ressort, fermeture normale | |
| Capacité de pinçage vertical : 222 400 N | ||
| Diamètre de pince | 121mm | |
| Tige de forage et système d'alimentation | ||
| Hauteur de tige | 10m | |
| Course de glissement | 1100mm | |
| Course d'alimentation | 3200 mm | |
| Force de traction de l'alimentateur | 30000kg | |
| Force de pousse de l'alimentateur | 30000kg | |
| Distance de traction du fleuret | 3m ou 6m | |
| Angle ajustable de tige | 0°-90° | |
| Angle de forage | 45°-90° | |
| Capacité de repêchage de la foreuse hydraulique | ||
| Treuil principal à câble – propulsé par les moteurs parallèles | ||
| Capacité de levage (avec un câble) | 12000kg | |
| Vitesse de levage (avec un câble) | 38-70m/min | |
| Diamètre du câble de treuil principal | 21.5mm | |
| Longueur du câble de treuil principal | 50m | |
| Outil de repêchage au câble | ||
| Capacité de traction du seau | 1500kg | |
| Vitesse de seau | 38-70m/min | |
| Diamètre du câble de treuil | 6.3mm | |
| Longueur du câble de treuil | 2000m | |
| Pompe de boue | ||
| Type | Piston de pompe triplex alternative | |
| Course | 110mm | |
| Volume de sortie (l.p.m) | 320, 230, 165, 118 | |
| Pression d'échappement (Mpa) | 4.0, 5.0, 6.0, 8.0 | |
| Dimensions et poids | ||
| Dimensions (pour le transport) | 5900×2240×2500mm (L×l×H) | |
| Poids | 9600kg | |
Notre société Wuxi Geotec Geological Equipment Co.Ltd est un fabricant Chinois très célèbre d'outil de forage. Nous pouvons vous fournir des foreuses, des trépans, des foreuses, des clés à chaîne, des tourets de levage, des tricônes, etc. Si vous voulez des informations détaillées, contactez-nous, S.V.P.
