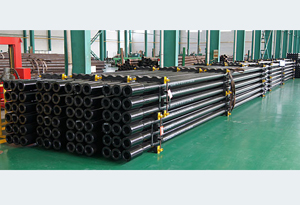

PortuguêsTige de forage HDD de soudage par friction

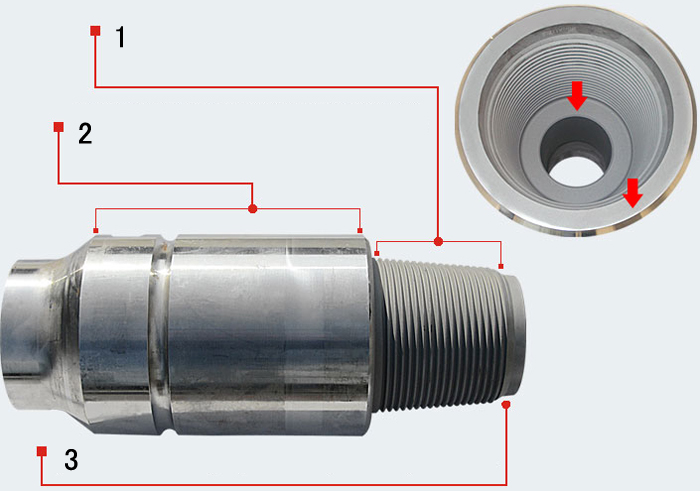

1. Différent d'un cuivrage et d'une parkérisation , la surface de joint de notre tige de forage soudée par friction est spécialement traitée pour améliorer la dureté du filetage et l'adhésion de la graisse pour filetage. Par conséquent, l'éraillure du filetage et le couple de manille de ce composant de colonne de forage peuvent être réduits en fonction.
2. L'espace de fixation est allongé, le positionnement de la machine de forage sans tranchées et la fixation sont plus faciles. Mais plus important, le joint allongé du tubage en cas de filetage usé. La tige de filetage est conçue minutieusement pour des performances spéciales lors d'une construction sans tranche et la réduction des coûts de production.
3. Pour maintenir la stabilité de cet équipement fond de trou, cette gamme de tige de sonde est disponible avec des doubles épaulements de palier pour des applications avec un couple élevé et un large angle pour décentraliser la tension.
| Dimensions nominales | Poids nominal | Pipe | Joints | Résistance à la torsion de comparaison | |||||||||
| Matériaux | Type d'extrémité refoulée | OD(mm) | Epaisseur de paroi (mm) | Filetage | Joint OD (mm) | Joint ID (mm) | Diamètre de chambre (mm) | Place des clés Articulation cylindrique LPB(mm) | Place des clés Articulation en boîte LPB(mm) | OD des joints de soudage DTE/ DPE(mm) | |||
| 3 1/2 | 13.3 | R | EU | 88.9 | 9.35(11.4) | NC31 | 104.8 | 50.8 | 100.41 | 177.8 | 228.6 | 80.96 | 0.98 |
| G | 104.8 | 50.8 | 100.41 | 177.8 | 228.6 | 80.96 | 0.87 | ||||||
| S | 104.8 | 41.28 | 100.41 | 177.8 | 228.6 | 80.96 | 0.86 | ||||||
| 4 | 14 | R | EU | 101.6 | 8.38(9.19) | NC38 | 127 | 65.09 | 116.28 | 203.2 | 266.7 | 98.43 | 0.97 |
| G | 127 | 61.91 | 116.28 | 203.2 | 266.7 | 98.43 | 0.83 | ||||||
| S | 127 | 53.98 | 116.28 | 203.2 | 266.7 | 98.43 | 0.9 | ||||||
| 4 1/2 | 16.6 | E | IEU | 114.3 | 8.56 | NC46 | 158.8 | 82.55 | 145.26 | 177.8 | 254 | 119.06 | 1.09 |
| X | 158.8 | 72.6 | 145.26 | 177.8 | 254 | 119.06 | 1.01 | ||||||
| G | 158.8 | 76.2 | 145.26 | 177.8 | 254 | 119.06 | 0.91 | ||||||
| S | 158.8 | 69.85 | 145.26 | 177.8 | 254 | 119.06 | 0.81 | ||||||
| 20 | E | 10.92 | 158.75 | 76.2 | 145.3 | 177.8 | 254 | 119.07 | 1.07 | ||||
| X | 158.75 | 69.85 | 145.3 | 177.8 | 254 | 119.07 | 0.96 | ||||||
| G | 158.75 | 63.5 | 145.3 | 177.8 | 254 | 119.07 | 0.93 | ||||||
| S | 158.75 | 57.15 | 145.3 | 177.8 | 254 | 119.07 | 0.81 | ||||||
| 16.6 | E | EU | 8.56 | NC50 | 168.28 | 95.25 | 154 | 177.8 | 254 | 127 | 1.23 | ||
| X | 168.28 | 95.25 | 154 | 177.8 | 254 | 127 | 0.97 | ||||||
| G | 168.28 | 95.25 | 154 | 177.8 | 254 | 127 | 0.88 | ||||||
| S | 168.28 | 88.9 | 154 | 177.8 | 254 | 127 | 0.81 | ||||||
| 20 | E | 10.92 | 168.28 | 92.08 | 154 | 177.8 | 254 | 127 | 1.07 | ||||
| X | 168.28 | 88.9 | 154 | 177.8 | 254 | 127 | 0.96 | ||||||
| G | 168.28 | 88.9 | 154 | 177.8 | 254 | 127 | 0.96 | ||||||
| S | 168.28 | 76.2 | 154 | 177.8 | 254 | 127 | 0.81 | ||||||
| 5 | 19.5 | E | IEU | 127 | 9.19 | 168.28 | 95.25 | 154 | 177.8 | 254 | 130.18 | 1.23 | |
| X | 168.28 | 88.9 | 154 | 177.8 | 254 | 130.18 | 0.97 | ||||||
| G | 168.28 | 82.5 | 154 | 177.8 | 254 | 130.18 | 0.88 | ||||||
| S | 168.28 | 69.85 | 154 | 177.8 | 254 | 130.18 | 0.81 | ||||||
| 25.6 | E | 12.7 | 168.28 | 88.9 | 154 | 177.8 | 254 | 130.18 | 1.02 | ||||
| X | 168.28 | 76.2 | 154 | 177.8 | 254 | 130.18 | 0.96 | ||||||
| G | 168.28 | 69.85 | 154 | 177.8 | 254 | 130.18 | 0.86 | ||||||
| S | 168.28 | 69.85 | 154 | 177.8 | 254 | 130.18 | 0.87 | ||||||
| 19.5 | E | 9.19 | 5 1/2FH | 177.8 | 95.25 | 170.7 | 203.2 | 254 | 130.18 | 1.53 | |||
| X | 177.8 | 95.25 | 170.7 | 203.2 | 254 | 130.18 | 1.21 | ||||||
| G | 177.8 | 95.25 | 170.7 | 203.2 | 254 | 130.18 | 1.09 | ||||||
| S | 184.15 | 88.9 | 170.7 | 203.2 | 254 | 130.18 | 0.98 | ||||||
| 25.6 | E | 12.7 | 177.8 | 88.9 | 170.7 | 203.2 | 254 | 130.18 | 1.21 | ||||
| X | 177.8 | 88.9 | 170.7 | 203.2 | 254 | 130.18 | 0.95 | ||||||
| G | 184.15 | 88.9 | 170.7 | 203.2 | 254 | 130.18 | 0.99 | ||||||
| S | 184.15 | 82.55 | 170.7 | 203.2 | 254 | 130.18 | 0.83 | ||||||
| 5 1/2 | 21.9 | E | 139.7 | 9.17 | 177.8 | 101.6 | 170.7 | 203.2 | 254 | 144.46 | 1.11 | ||
| X | 177.8 | 95.25 | 170.7 | 203.2 | 254 | 144.46 | 0.98 | ||||||
| G | 184.15 | 88.9 | 170.7 | 203.2 | 254 | 144.46 | 1.02 | ||||||
| S | 190.5 | 76.2 | 180.2 | 203.2 | 254 | 144.46 | 0.96 | ||||||
| 24.7 | E | 10.54 | 177.8 | 101.6 | 170.7 | 203.2 | 254 | 144.46 | 0.99 | ||||
| X | 184.15 | 88.9 | 170.7 | 203.2 | 254 | 144.46 | 1.01 | ||||||
| G | 184.15 | 88.9 | 170.7 | 203.2 | 254 | 144.46 | 0.92 | ||||||
| S | 190.5 | 76.2 | 180.2 | 203.2 | 254 | 144.46 | 0.86 | ||||||
| 6 5/8 | 25.2 | E | 168.3 | 8.38 | 6 5/8FH | 203.2 | 127 | 195.7 | 203.2 | 279.4 | 176.21 | 1.04 | |
| X | 203.2 | 127 | 195.7 | 203.2 | 279.4 | 176.21 | 0.82 | ||||||
| G | 209.55 | 120.65 | 195.7 | 203.2 | 279.4 | 176.21 | 0.87 | ||||||
| S | 215.9 | 107.95 | 195.7 | 203.2 | 279.4 | 176.21 | 0.86 | ||||||
| 27.7 | E | 9.19 | 203.2 | 127 | 195.7 | 203.2 | 279.4 | 176.21 | 0.96 | ||||
| X | 209.55 | 120.65 | 195.7 | 203.2 | 279.4 | 176.21 | 0.89 | ||||||
| G | 209.55 | 120.65 | 195.7 | 203.2 | 279.4 | 176.21 | 0.81 | ||||||
| S | 215.9 | 107.95 | 195.7 | 203.2 | 279.4 | 176.21 | 0.8 | ||||||
Noms relatifs: Composant de colonne de forage, Tubage, Equipement fond de trou
Produits relatifs- Tige de forage HDD (type forgé)
Le filage de la tige de forage sans tranchées dispose de deux régions à double roulement pour réduire la résistance lors de la construction. Particulièrement adéquat pour un couple élevé, la tige de forage est conçue avec un large diamètre intérieur pour le fluide de forage afin d'éviter la déformation du filetage....
